Освещение хоккейной площадки и ледовой арены
Доступные опции
Расчет освещения хоккейной площадки выполняется с учетом категории объекта, в соответствии с санитарными и строительными нормами РФ, учитываются рекомендации и правила хоккейных федераций России и мира. Основной задачей при организации системы освещения хоккейной площадки – реализация равных условий на всей плоскости игровой площадки для всех игроков, а также создание комфортных условий наблюдения за игровым процессом судей и зрителей в т.ч. телезрителей при ведении телетрансляций высокого качества. Качественно выполненный проект освещения хоккейной площадки расположенной на открытом пространстве (хоккейная коробка) или внутри строений (ледовая арена) избавит от негативных факторов, в виде появления резких теней от игроков и различных объектов, возникновения стробоскопического эффекта, неравномерности засветки игровой зоны.
Построение расчетной плоскости
и направление прожекторов
Расстановка и нацеливание прожекторов
для освещения хоккейной коробки

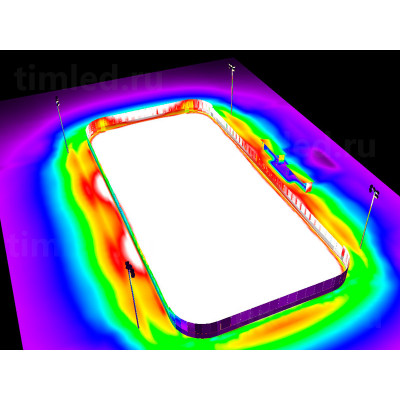

Визуализация фиктивных цветов
освещения хоккейной коробки
Основные расчетные и технические параметры:
- Средняя освещенность - рассчитывается в горизонтальной и вертикальной плоскостях для обеспечения зрительного комфорта и показа крупного плана игроков при телетрансляции.
- Равномерность освещения - обеспечивает подсветку игровой площади без выделяющихся сравнительно ярких и темных зон, снижает зрительную нагрузку и создает равные условия для всех игроков матча, сказывается на общем качестве видеотрансляции и удобстве наблюдения за игрой с трибун. Данный параметр особо важен для хоккея на льду в виду малых габаритов шайбы.
- Блеклость (показатель дискомфорта) - минимизирует вероятность слепящего воздействия прожекторов на участников хоккейного матча, особенно данный показатель критичен для вратарей при отражении бросков направленных в сторону ворот.
- Цветовая температура - может придавать определенные оттенки освещаемым объектам и участникам хоккейного матча, так прожекторы теплого свечения придают красный оттенок, холодного - голубой. Для организации системы освещения спортивных объектов рекомендуется использовать светильники с температурой свечения не ниже 4000К.
- Коэффициент пульсации - низкий уровень показателя обеспечивает комфортное наблюдение за шайбой, исключает вероятность возникновения стробоскопического эффекта при телетрансляции.
- Цветопередача светильников - определяет насколько близко к естественному передает цвета искусственное освещение, данный параметр важен для телетрансляций и фотосъемки.
Нормативные показатели освещения хоккейной игровой площадки в крытых спортивных сооружениях
| Класс осве- ще- ния |
Плоскость (Г - горизонтальная, В – вертикальная, Н – наклонная), на которой нормируется освещенность, высота плоскости над землей или полом, м |
Средняя освещен- ность, лк |
Равномер- ность распреде- ления освещен- ности |
Коэф- фициент слепя- щей блескос- ти, RGL |
Индекс цвето- передачи источ- ников света, Ra, не менее |
| I | Поверхность льда – Г-0,0 | 750 | 0,7 | 30 | 60 |
| II | Поверхность льда – Г-0,0 | 500 | 0,7 | 40 | 60 |
| III | Поверхность льда – Г-0,0 | 200 | 0,7 | 40 | 40 |
Нормируемый уровень вертикальной освещенности EВ
в функции максимального расстояния съемки l
Значения приведенные в графике не подходят для осуществления замедленной съемки движений игроков. Согласно пункта 9.12 СП 440.1325800.2018 для скоростной съемки и цифрового телевидения средняя вертикальная освещенность должна быть не менее 2000 лк.
Нормативные показатели освещения хоккейной площадки по рекомендациям Федерации хоккея России
| Е гориз. поверхность льда, Лк, не менее | Е верт. по направлению к главной камере, Лк, не менее | Равномерность освещенности Емин./Есред | Равномерность освещенности Емин./Емах | |
| Без теле- трансляции |
750 | - | 0,6 | 0,4 |
| С теле- трансляцией |
- | 1400 | 0,6 | 0,4 |
- Источники света с индексом цветопередачи Rа не менее 65;
- Цветовой температура светильников должна быть не менее 4000К;
- Освещение должно выходить в рабочий режим не менее, чем за 60 минут до начала Матча;
Высокая вертикальная освещенность позволяет
транслировать крупные планы игроков
Любительские открытые ледовые коробки, в т.ч. дворовые освещаются с учетом требований СП 52.13330.2016. Освещение должно обеспечивать комфортное и безопасное нахождение на хоккейной площадке. Основными критериями являются горизонтальная освещенность и равномерность освещения. Дополнительно следует учитывать вероятные негативные последствия в виде чрезмерной засветки окон близлежащих жилых домов и общественных зданий.
Визуализация выполненного светотехнического расчета освещения хоккейной площадки
